冷挤压件如何确保高精度成型？

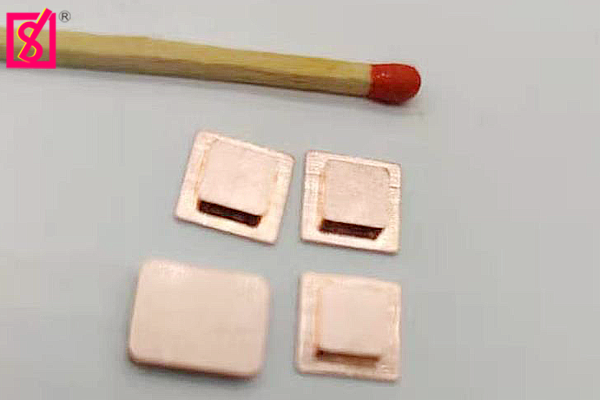

在冷挤压工艺中，实现冷挤压件的高精度成型是众多企业追求的关键目标，这关乎产品质量与市场竞争力，其达成需从多维度着手。

模具是影响冷挤压件成型精度的核心要素。设计时，要依据冷挤压件的形状、尺寸及精度要求，运用先进的 CAD/CAM 技术进行建模。对于复杂形状的冷挤压件，采用分体式模具设计，降低模具制造难度，提高装配精度。模具制造过程中，选用模具钢，如 Cr12MoV，其具有高硬度、高强度和良好的耐磨性。借助加工设备，如慢走丝线切割、电火花加工，保证模具型腔尺寸公差控制在 ±0.01mm 以内，表面粗糙度达到 Ra0.2 - 0.4μm，减少因模具表面粗糙导致的冷挤压件表面缺陷与尺寸偏差。

材料的选择同样重要。适合冷挤压的材料需具备良好的塑性与较低的变形抗力。例如，纯铝、铜合金等有色金属以及部分低碳钢是常用材料。在选材时，严格把控材料的化学成分与金相组织均匀性。材料的晶粒尺寸对成型精度有显著影响，细晶粒材料在冷挤压过程中变形更均匀，能有效减少尺寸偏差。可通过对原材料进行合适的预处理，如球化退火，细化晶粒，改善材料的冷挤压性能。

工艺参数的调控是实现高精度成型的保障。挤压速度不宜过快，过快会导致材料流动不均匀，产生较大内应力，影响成型精度。一般而言，对于小型冷挤压件，挤压速度控制在 0.1 - 0.5mm/s；大型冷挤压件则更慢。合理的挤压温度能降低材料变形抗力，改善材料流动性能。多数金属材料在室温至 200℃范围内进行冷挤压较为合适，但具体温度需根据材料特性通过试验确定。此外，合适的润滑条件能减小模具与材料间的摩擦力，使材料流动更均匀。采用专用的冷挤压润滑剂，如二硫化钼、石墨乳液，均匀涂抹在模具与坯料表面，能有效提高冷挤压件的成型精度。
